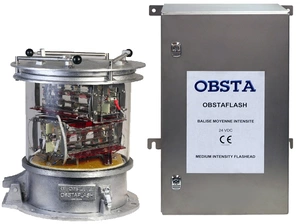

OBSTA-XE-RW-24 13822
Code Produit 113822
Feu xénon moyenne intensité bi-couleur type A et B conforme OACI (vérifié par le STAC) et conforme FAA L-865/L-864 comprenant une balise et une alimentation déportée dans un coffret inox (300m max)
Balise
- 2 tubes xénon alimentés indépendament
- Enveloppe et optique en verre
- Ouverture rapide de la balise
- Electronique déportée en bas de l'obstacle (300m max)
Coffret d'alimentation
- Armoire inox 316L avec fermeture par clé
- Condensateurs secs avec interrupteur de sécurité
- Cartes électroniques enfichables
- Alarme par contact sec défaut lampe ou défaut synchronisation
- 2 alimentations et condensateurs pour chaque tube xénon
- à utiliser avec interrupteur crépusculaire 24Vcc code 100754 et câble de liaison spécial code 113805 (longueur maximum 300m) entre la balise et son armoire
- en option GPS de synchronisation des éclats code 113746 et armoire d'énergie 24Vcc 12 heures d'autonomie code 113505
Fiche Produit
La balise OBSTAFLASH Xenon blanc ou/et rouge est un feu à éclats dédié au balisage diurne et/ou nocturne des obstacles à la navigation aérienne. Conforme à la norme OACI en moyenne intensité type A / FAA AC 150/5345-43G. L’utilisation de balise à éclats blancs le jour évite de peindre les obstacles inférieurs à 150m avec des bandes alternativement rouges et blanches pour un balisage diurne requis.
Sélectionner une autre référence :
- 113790RI-BASE-240-RG
- 113790RR-BASE-240
- 113790RW-BASE-048-G
- 24V BATTERY CABINET 40AHSF (INPUT POWER 220VAC)
- 24V OBSTAFLASH Xe CONVERTER
- 48V BATTERY CABINET 12AHSF (INPUT POWER 220VAC)
- 48V BATTERY CABINET 7AHSF (INPUT POWER 220VAC)
- 48V NAV CTRL 12/24/48Vdc & 110/240Vac
- 48V-BAT-12Ah-R
- 48V-BAT-18Ah-W
- 48V-BAT-36Ah-Al
- 48V-BAT-36Ah-RW
- 48V-BAT-36Ah-W
- 48V-BAT-36Ah-W-SIT
- 48V-NAV-CTR-RI-48-IOT
- 48V-NAV-CTR-RI-SOL-IOT
- AC/DC control device
- ARMOR ROD FOR WARNING SPHERE
- AUXILIARY TUBING
- AUXILIARY TUBING HOLDER
- Alimentation WDR 480W 48VDC
- BALISE HI SS125 230-AC 13621 REC
- BALISOR LAMP B23 DERVAUX
- BALISOR® B33 LAMP
- BALISOR® B49 LAMP
- BASE
- BATTERIE PBE 12V 12Ah (1162DI)
- BATTERIE S12/27 G5 12VDC 27Ah
- BRACKET-2-NAVILITE
- Batterie 12V 18Ah LEAD CRYSTAL
- C1 CAPA 4µF 77-3911 AMI
- CABLE LIAISON FEUX MI 77-4017 (13700)
- CABLE-4G1.5-UO D13.1
- CABLE-5G1.5-SO D13.3
- CABLE-7G1-SO-D12.3
- CABLE-7G1.5-SO D14.2
- CABLE-OFP-6P-RW
- CABLE-OFP-6P-RW-10S
- CABLE-OFP-6P-RW-1S
- CAPACITOR 100µF
- CAPACITOR 25µF
- CELLULE 500LUX 48V
- CHARGEUR SL 6A 48V
- CLAMP 00637
- CLAMP SYST B
- CLAUDE 5S 00656
- CLAUDE HI 00653
- CLAUDE HIG 00654
- COLLIER HI+HI-STI
- COMMAND CARD 48VDC CRESP NUIT
- COMMAND CARD 48VDC JOUR
- COMMAND-CARD-48VDC-6P-RW
- COMMAND-CARD-48VDC-6P-RW-USA-43G
- COMMAND-CARD-48VDC-6P-RW-USA-43H
- COMMAND-CARD-48VDC-6P-RW-USA-43J
- COMMAND-CARD-48VDC-8P
- CONVERTER 230VAC TO 48V-600W
- Carte RVU
- Converter DC/DC
- DISL PROTEC. CORONA
- Diode anti-retour
- FAA-OFC-ADAPTATOR
- FAULT TRANSMITTER CARD
- FAULT TRANSMITTER CARD
- GPS-24/48
- GPS-24/48-I-V2
- GPS-ANTENNA
- Guide carte (la paire)
- HEL-CAB-240
- HELITE-G-I-Controller
- HRP-150 48
- HRP-300 48
- Harnes Wire Kit 113792A
- Harness wire kit 1 block
- IMPULSE TRANSFORMER
- INSULATOR
- INSULATOR
- ISOLATING ANTI VIBRATION
- Interconnection card
- K2/4 RELAIS H.T. 77-2013 BHI
- KIT-MODEM-IOT
- LAMP END SUSPENDER
- LAMP HOLDER
- NAV-CMD-48-WITH EXTERNAL PHOTOCELL 13133
- NAV-HI-CMD-48-WITH EXTERNAL PHOTOCELL 13133
- NAV-JB-3
- NAV-JB-3-AL
- NAVILITE 12V SOLAR
- NAVILITE B 13950
- NAVILITE-120-240V
- NAVILITE-240I-KIT
- NAVILITE-24V
- NAVILITE-48V-CABLE-1
- NAVILITE-48V-CMD
- NAVILITE-FAA-48V_Spare
- NAVILITE-HI-12V
- NAVILITE-HI-230V
- NAVILITE-HI-230V-KIT
- NAVILITE-HI-24V
- NAVILITE-HI-48V
- NAVILITE-HI-48V-CABLE
- OBSTA HI STI 110-240 VAC
- OBSTA STI 48V
- OBSTA STI 48V DC
- OBSTA STIF 12V
- OBSTA VSTI 48V
- OBSTA-XE-R-24 13821
- OBSTA-XE-R-240 13811
- OBSTA-XE-RW-24 13822
- OBSTA-XE-WW-24 13820
- OF360-R-240
- OF360-RW-240
- OF360-RW-240-U
- OF360-WW-240-U
- OFC-CTR-5E-3F-5A-240-P
- OFC-CTR-5E-3F-5A-240-P-RAL7035
- OFC-CTR-6E-3F-6A-240
- OFC-HOLDER-TUBE
- OFC-HOLDER-TUBE-114
- OFC-PCBa-CMD-048
- OFC-PCBa-CMD-240
- OFH-120-RW-240
- OFH-120-WW-240
- OFH-120-WW-240-6
- OFH-120-WW-240-B
- OFH-120-WW-240-B48
- OFH-120-WW-240-B48-APR
- OFH-CTR
- OFH-CTR-G
- OFI-CAB-12P-2E-RW-240
- OFI-CAB-12P-2E-RW-BAT
- OFI-CAB-1E-RW-240
- OFI-CAB-1E-RW-240-U
- OFI-CAB-1E-RW-BAT
- OFI-CAB-1E-W-048
- OFI-CAB-1E-W-240
- OFI-CAB-1E-W-BAT
- OFI-CAB-24P-4E-RW-240
- OFI360-RW-048
- OFI360-RW-048-G
- OFI360-RW-240
- OFI360-RW-240-CAN
- OFI360-WW-048
- OFI360-WW-048-G
- OFI360-WW-240-AOL
- OFI360-WW-240I-G
- OFP-120-R
- OFP-120-RW-10L
- OFP-120-RW-10L-U
- OFP-120-RW-15
- OFP-120-RW-2-HIA
- OFP-120-RW-2B-HIA
- OFP-120-RW-2L-HIA
- OFP-120-RW-2L-HIA-L6
- OFP-120-RW-3
- OFP-120-RW-6-HIA
- OFP-120-RW-JB-U
- OFP-120-RW-JBL
- OFP-120-RW-XL
- OFP-360-FW-JBH
- OFP-360-FW-JBHx2+OFP-CAB-12P-2E-FW-BAT-G
- OFP-360-R-JB
- OFP-360-RW-JB
- OFP-360-RW-JBL
- OFP-CAB-12P-2E-R-240
- OFP-CAB-12P-4E-RW-240
- OFP-CAB-12P-6E-R-240
- OFP-CAB-12P-6E-WW-240
- OFP-CAB-16P-12E-R-240-CG32
- OFP-CAB-16P-8E-R-240
- OFP-CAB-18P-3E-R-240
- OFP-CAB-36P-12E-R-240
- OFP-CAB-6P-1E-R-048
- OFP-CAB-6P-1E-R-240
- OFP-CAB-6P-1E-R-BAT
- OFP-CAB-6P-1E-RW-240
- OFP-CAB-6P-1E-RW-240-U
- OFP-CAB-6P-1E-RW-BAT
- OFP-CAB-6P-1E-W-BAT
- OFP-CAB-6P-2E-RW-240
- OFP-CAB-6P-3E-RW-048
- OFP-CAB-6P-3E-RW-240
- OFP-CAB-6P-L-RW-048
- OFP-CAB-6P-L-RW-240
- OFP-CAB-8P-1E-R-240
- OFP-CAB-8P-1E-RW-048
- OFP-CAB-8P-1E-RW-240
- OFP-CAB-8P-1E-RW-240-HIA
- OFP-CAB-8P-4E-R-240
- OFP-CAB-8P-4E-RW-048
- OFP-CAB-8P-4E-RW-240
- OFP-CAB-8P-4E-RW-240U
- OFP-CAB-8P-L-WW-240-HIA
- OFP-CAB-9P-3E-RW-240
- OFP-FH-RW-120-6P
- OFP-JB-2P-R
- OFP-JB-3P-R
- OFP-JB-3P-RW
- OFP-JB-6P-R
- OFP-JB-6P-RW-H
- OFP-JB-6P-RW-L
- OFP-L-MALE-CONNECTOR
- PCB MASTER CARD UNICOLOR
- PCB WITH FUSE FOR OBSTAFLASH XENON
- PCB-GPS
- PCBa OFP MI CAN Extension Card
- PHOTOCELL 500/50LUX 120VAC
- PHOTOCELL 500/50LUX 48VDC
- PHOTOCELL 50LUX 120VAC
- PHOTOCELL 50LUX 230VAC
- PHOTOCELL 50LUX 24VDC
- PHOTOCELL 50LUX 48VDC
- PHOTOCELL NIGHT 77-3259 CHI
- PHOTOCELL TWILIGHT 77-3258 CHI
- PHOTOCELL-HOLDER
- POWER CARD 48VDC
- POWER CARD B 48VDC
- POWER SUPPLY 230VA 600W
- PROJECTOR-R-0.75
- PROJECTOR-R-0.75
- PROJECTOR-R-10
- PROJECTOR-RW-0.75
- PROJECTOR-RW-0.75L
- PROJECTOR-RW-10L
- PROJECTOR-RW-2B
- PROJECTOR-RW-2L
- PROJECTOR-RW-3
- PROJECTOR-RW-4
- Photocell 230V AC
- Photocell 48VDC
- Photores
- Pont de diode
- RADIO_L-854
- RED OBSTA XENON FLASHHEAD ONY
- REGULATOR VICTRON PWM LIGHT 12/24 - 5A
- REGULATOR VICTRON PWM LIGHT 12/24 - 5A
- RELAY CR-P048DC2
- Relay K1-K2
- S112 18Ah G6
- SHUNT BRAID
- SHUNT BRAID
- SIMPLIFIED HOLDER
- STAINLESS BRACKET 1 OBSTA STI/HISTI
- STAINLESS BRACKET 2 OBSTA STI/HISTI & JUNCTION BOX
- STI-ADAPTATOR
- STI-AL-48
- STI-CMD-120
- STI-CMD-240
- STI-CMD-48
- SUPPORT CABINET TUBE
- SUPPORT OFC HORIZONTAL LEG
- SUPPORT-TUBE
- SUSPENS SOUPLE 46221
- SYNCHRONISATION CARD
- Solar panel 10Wp
- Solar panel 20Wp
- Solar panel 30Wp
- TRIGGER BOARD
- TUBE A ECLAT 12S 00602 BMI 13630
- WHITE OBSTA XENON FLASHHEAD ONY
- WIND SOCK
- XE FLASHTUBE DRAWER 13840
- carte-A2
|
Intensité lumineuse effective de jour en site à 0°
|
20 000cd (blanc) | |
|
Intensité lumineuse effective au crépuscule en site à 0°
|
20 000cd (blanc) | |
|
Intensité lumineuse de nuit en site à 0°
|
2 000cd (rouge) avec IR | |
|
Couleur mode jour/crépuscule
|
blanc | |
|
Couleur mode nuit
|
Rouge | |
|
Ouverture de faisceau verticale
|
>3° | |
|
Ouverture de faisceau horizontale
|
360° | |
|
Cadence de clignotement
|
20, 40 ou 60 éclats par minute |
|
Tension d'alimentation
|
24VCC (-10%; +15%) | |
|
Consommation électrique moyenne
|
140W |
|
Classe IP
|
IP65 pour l'armoire d'alimentation en position verticale | |
|
Câblage
|
Presse-étoupes en laiton nickelé et borniers de raccordement | |
|
Température de fonctionnement
|
Tu | -40/+55°C |
|
Poids
|
42 kg | |
|
Taille de la balise
|
494mm (hauteur) x 394mm (plus de diamètre) | |
|
Poids
|
18 kg pour la balise, 24 kg pour l'armoire d'alimentation | |
|
Section des fils
|
de 1 à 4 mm² | |
|
Fixation
|
6 trous de montage dia.16mm, cercle dia.337mm (standard FAA) |
|
Conformité aux normes
|
OACI annexe 14 du chapitre 6, FAA AC 150/5345-43G |
