BALISAGE TYPIQUE DE PYLÔNE
Ces recommendations sont basées suivant le chapitre 6 de l'annexe 14 de l'OACI. Ces recommendations sont uniquement données à titre indicatif
1. Balisage nocturne uniquement (cas d'un pylône avec un balisage diurne assuré par des bandes de couleur rouge et blanche)
Pour les pylônes telecom dont la hauteur est souvent inférieure à 45m:
- 1 ou 2 feux basse intensité type A ou B au sommet fonctionnant de nuit

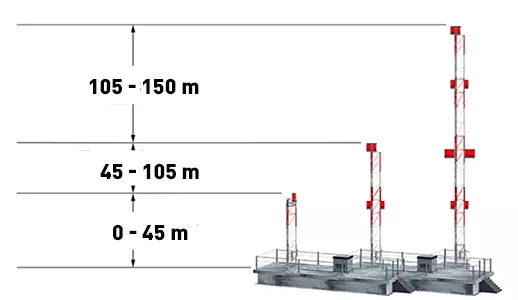

Pour les pylônes telecom ou radio dont la hauteur est comprise entre 45m et 105m
- 1 feu moyenne intensité type B à éclats rouges au sommet
- 2 ou 3 feux basse intensité type B rouges fixes intermédiaires Pour ceux dont la hauteur est comprise entre 106m et 150m, des feux additionnels alternativement moyenne intensité type B et basse intensité type B doivent être ajouter tout les 52m maximum En bas une cellule photoélectrique orientée vers le Nord avec coffret de contrôle et/ou une armoire d'énergie assurant 12 heures d'autonomie en cas de coupure d'alimentation
Sélection de lampes avec renvoi d'alarme et cellule photo-électrique calibrée 50 lux orientée vers le Nord en bas du pylône
| Position | Description | Modèle | |
|---|---|---|---|
| 1 |
| Moyenne intensité type B | OFC-RI-240 |
| 2 |

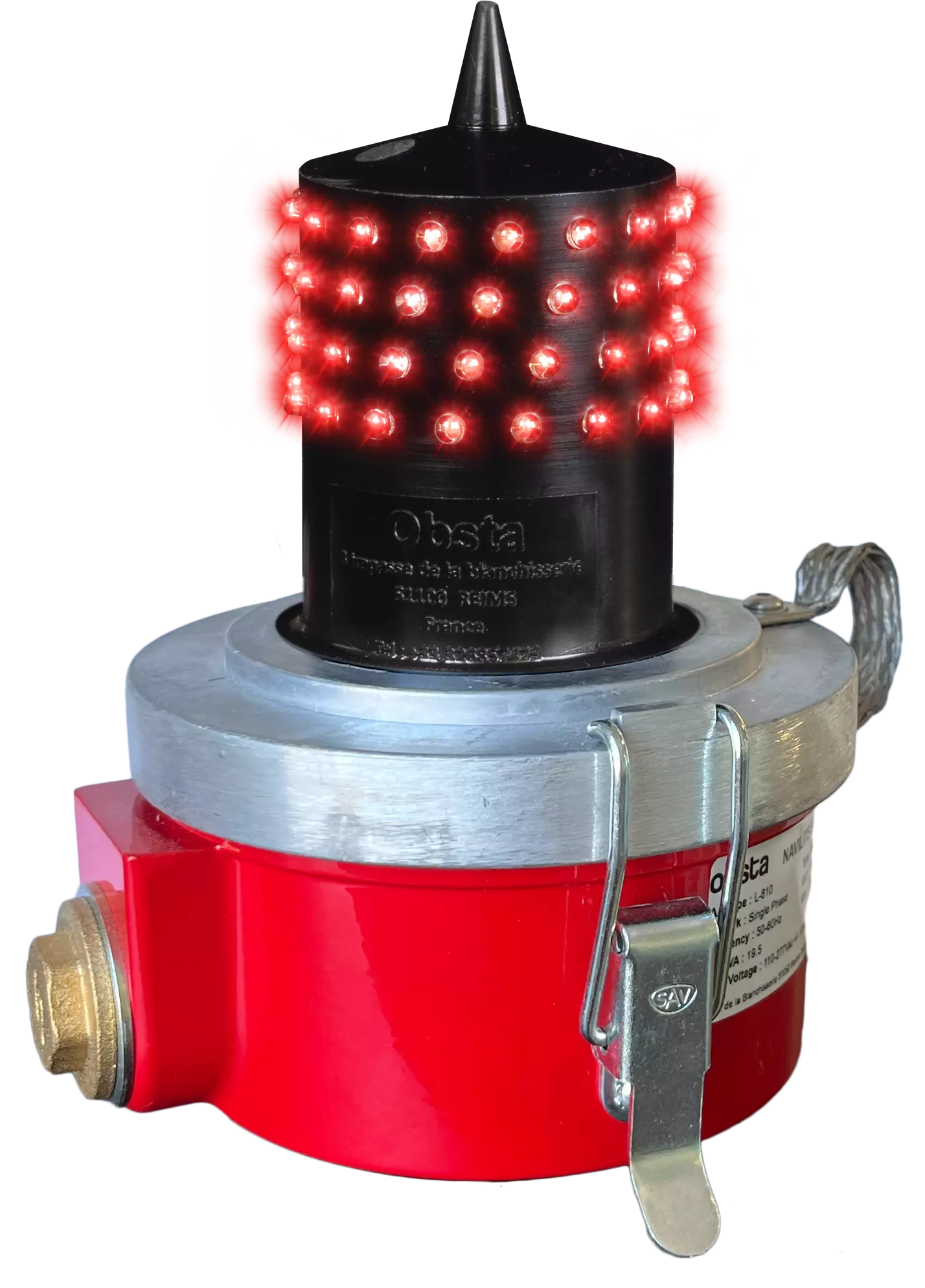

| Basse intensité type B avec boitier de contrôle | NAVILITE-120-240V |
| 2 |
| Basse intensité type B avec infrarouge et embase | NAVILITE-IR-FAA-120-240V |
| 2 |
| Basse intensité type B avec embase | NAVILITE-FAA-120-240V |
| 3 |
| Contrôleur 230VAC (optionnel) | OFC-CTR-240 |
| 4 |

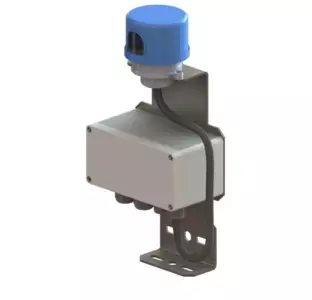

| Cellule photoélectrique | PHOTOCELL DC |
Sélection de lampes avec armoire batterie assurant 12 heures d'autonomie
| Position | Description | Modèle | |
|---|---|---|---|
| 1 |
| Moyenne intensité type B | OFC-RI-048 |
| 2 |
| Basse intensité type B avec boitier de contrôle | NAVILITE-48V-CMD |
| 2 |
| Basse intensité type B avec infrarouge et embase | NAVILITE-IR-FAA-48V |
| 2 |
| Basse intensité type B avec embase | NAVILITE-FAA-48V |
| 3 |
| Cellule photoélectrique | PHOTOCELL DC |
| 4 |
| Contrôleur 48V (optionnel) | OFC-CTR-048 |
| 4 |

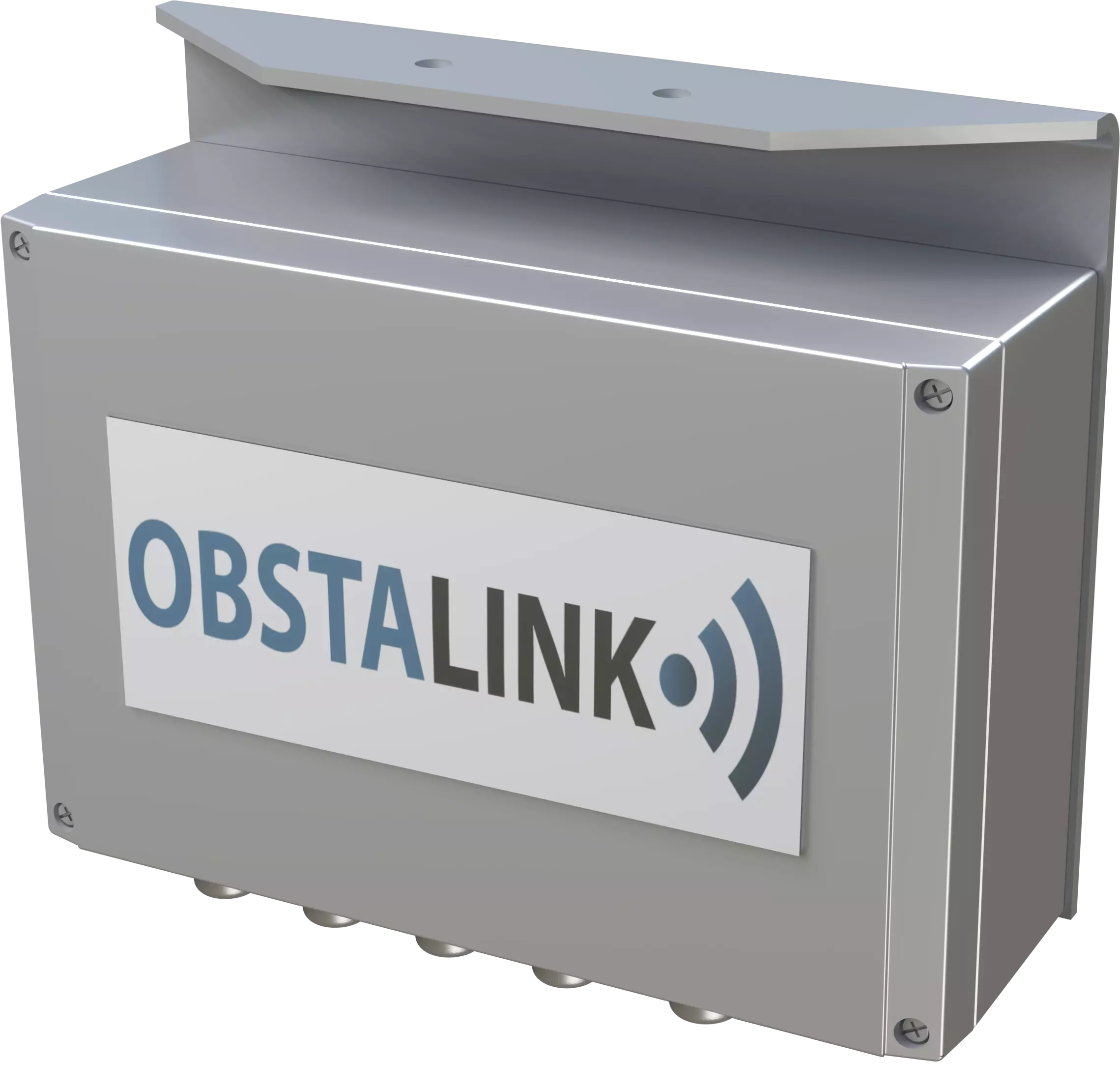

| Passerelle IOT (optionelle) | OBSTALINK |
| 4 |

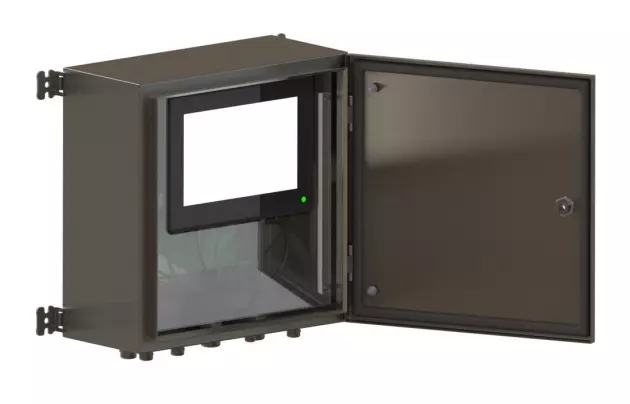

| Armoire d'énergie 48V (alimentée en 110-240VAC) | 48V-BAT-12Ah |

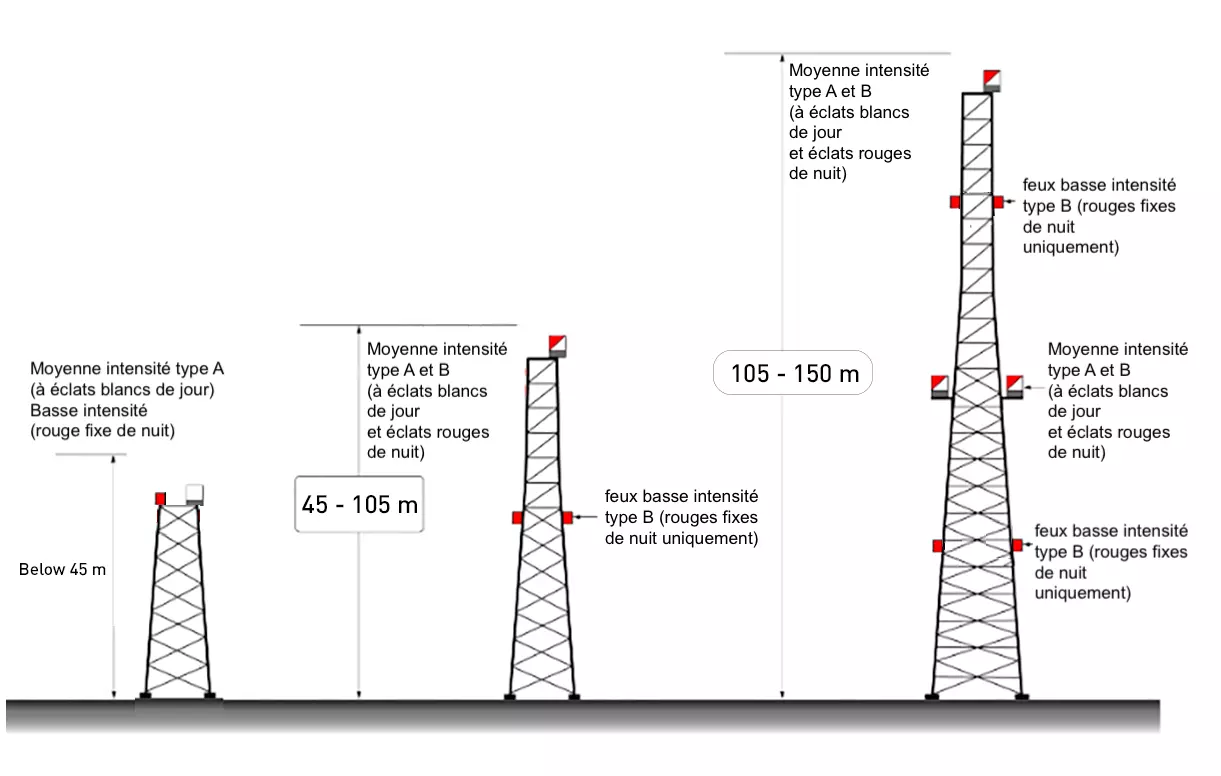

2. Balisage lumineux diurne et nocturne pour les pylône non peint jusqu'à 150m
Pour les pylônes telecom jusqu'à 45m de hauteur (ou un peu moins mais pas trop pour éviter la gêne des riverains du feu à éclats blancs...)
- au sommet 1 feu moyenne intensité à éclats blancs fonctionnant de jour uniquement avec 1 à 2 feux basse intensité fonctionnant de nuit uniquement
Pour les pylônes telecom ou radio dont la hauteur est comprise entre 45m et inférieur à 105m:
- 1 feu moyenne intensité type A et B "bi-couleur" à éclats blancs de jour et rouges de nuit au sommet
- 2 ou 3 feux basse intensité type B à mi-hauteur fonctionnant de nuit uniquement. Pour des pylônes entre 105m et 150m, des feux additionnels doivent être mise. La distance entre chaque niveau ne doit pas excéder 52m.
En bas une cellule photoélectrique orientée vers le Nord avec armoire d'énergie 12 heures d'autonomie
| Position | Description | Modèle | |
|---|---|---|---|
| 1 |

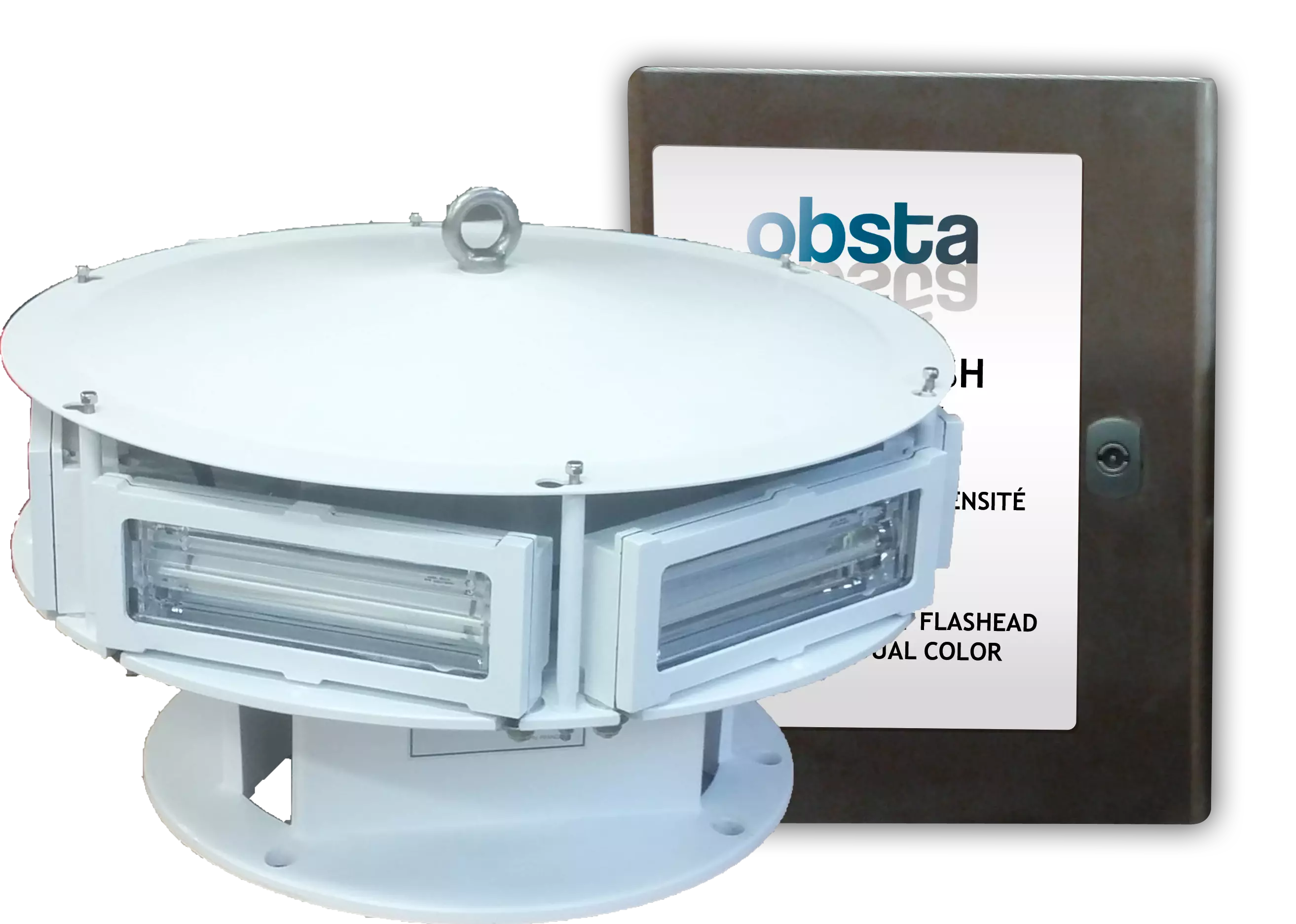

| Feu OBSTAFLASH moyenne intensité blanc/blanc ou bi-couleur type A et B | OFI360-RW-048 |
| 1 |
| Kits avec 3 balises moyenne intensité blanc/blanc ou bi-couleur type A et B | OFI120-RW-048 |
| 2 |
| Feu basse intensité type A et B rouge fixe | NAVILITE-48V-CMD |
| 3 |
| Contrôleur 48V (optionnel) | OFC-CTR-048 |
| 3 |
| Armoire d'énergie avec batteries alimentée en 110-240V | 48V-BAT-18Ah-RW |
| 4 |
| Cellule photoélectrique | PHOTOCELL DC |

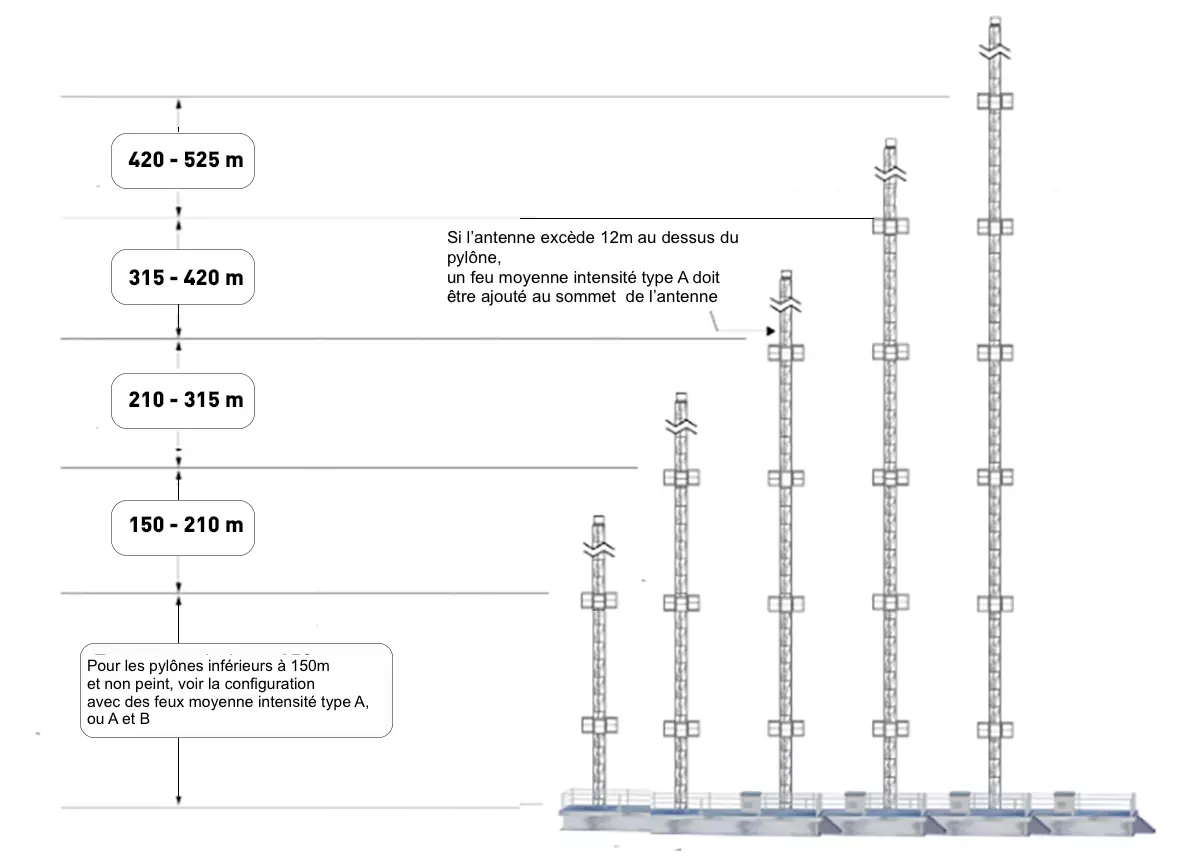

3. Cas de pylônes de télédiffusion non peints dont la hauteur typique est supérieure à 150m

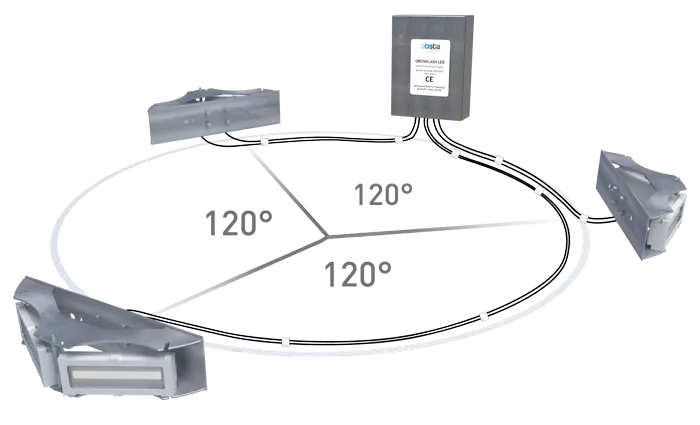

Tout les 105m maximum, 3 feux haute intensité type A répartis à 120° autour du pylône. Ces feux à éclats blancs synchronisés fonctionnent 24h/24 avec 3 niveaux d'intensité variant suivant le jour (200 000 candélas), le crépuscule (20 000 candélas) et la nuit (2000 candélas)
Pour les pylônes ayant une antenne sur-élevée de 12m au-dessus de la dernière plateforme de feux haute intensité, un feu moyenne intensité type A doit être ajouté au sommet du pylône
En bas un contrôleur avec une cellule photoélectrique jour/crépuscule/nuit assure le changement d'intensité lumineuse et le contrôle des balises via un câble de contrôle dédié
| Position | Description | Modèle | |
|---|---|---|---|
| 1 |
| Feu moyenne intensité type A sommitale | OFI360-RW-240 |
| 2 |

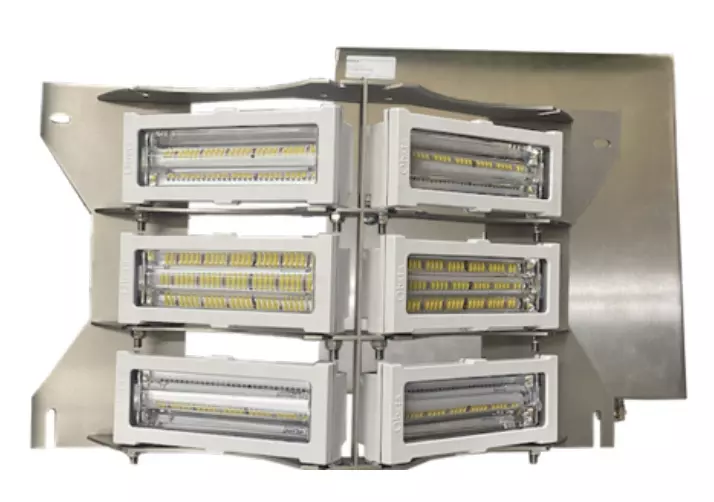

| Feu haute intensité type A | OFH-120-RW-240 |
| 3 |

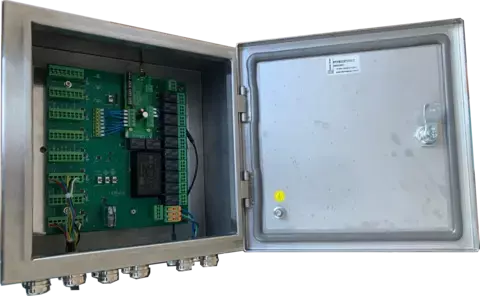

| Contrôleur | OFH-CTR-CAN |
| 4 |
| Cellule photoélectrique jour/crépuscule/nuit | PHOTOCELL DC |
