BALISAGE DE CHEMINÉES
Ces recommendations sont basées suivant le chapitre 6 de l'annexe 14 de l'OACI et uniquement données à titre indicatif
Le type de feux et le nombre de niveau dépendent de la hauteur
Balisage lumineux nocturne seulement (balisage diurne assuré par des bandes de peintures rouges et blanches)
Cheminée de moins de 45m de hauteur
3 (ou plus selon le diamètre) feux basse intensité proche du sommet (éteints de jour, rouge de nuit)
Cheminée de 45m à 105m de hauteur
3 (ou plus selon le diamètre) feux moyenne intensité type B proche du sommet (à éclats rouges de nuit) avec des feux basse intensité type B au niveau intermédiaire (rouge fixe de nuit)
En bas, en cas de moyenne intensité, prévoir l'interrupteur crépusculaire orienté vers le Nord pour le fonctionnement de nuit uniquement des feux et un coffret de contrôle avec armoire batteries et 12 heures d'autonomie en option
| Position | Description | Modèle |
|---|---|---|
| 1 |

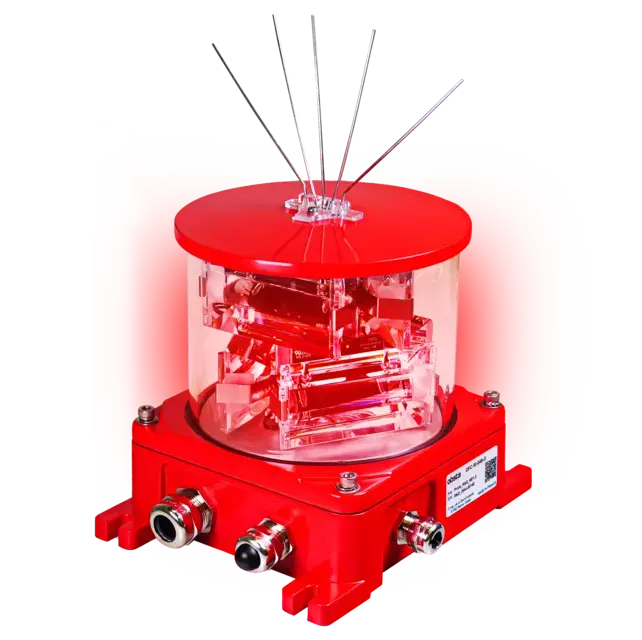

| Moyenne intensité type B |
| 2 |
| Basse intensité type B |
| 3 |
| Contrôleur |
| 4 |
| Cellule photoélectrique |
Balisage lumineux diurne et nocturne (le balisage lumineux diurne peut remplacer les bandes de peintures rouges et blanches)
Cheminée de moins de 45m de hauteur et de diamètre inférieur à 6m
Sous le sommet autour du périmètre de la cheminée des feux basse intensité nocturne (rouge fixe de nuit) + feux moyenne intensité type A (à éclats blancs fonctionnant de jour seulement)
Cheminée de 45m à 105m de hauteur
Feux moyenne intensité type A et B diurne et nocturne proche du sommet (à éclats rouges de nuit et à éclats blancs de jour) Feux basse intensité type B à mi-hauteur (rouge fixe de nuit) En bas, interrupteur crépusculaire orienté vers le Nord avec coffret d'alimentation
| Position | Description | Modèle | |
|---|---|---|---|
| 1 & 4 |
| Ensemble moyenne intensité type A/B comprenant 3 lampes et coffrets en haut et en bas | OFI120-RW-48-240-U |
| 2 |
| Basse intensité type B (3 lampes) | NAVILITE-IR-FAA-120-240V |
| 3 |
| Cellule photoélectrique raccordée sur le coffret du bas | PHOTOCELL DC |
Balisage des cheminées de plus de 150m
Sous le sommet et autour du périmètre de la cheminée des feux haute intensité type A dont les niveaux sont espacés tout les 105m maximum
Le nombre de feux par niveau dépends du diamètre de la cheminée:
- 3 feux si le diamètre est inférieur ou égal à 6m
- 4 feux si le diamètre est compris entre 6m et 30m
- 6 feux si le diamètre est compris entre 30m et 60m
- 8 feux si le diamètre est supérieur à 60m
Les feux haute intensité sont des feux à éclats blancs synchronisés fonctionnent 24h/24 avec 3 niveaux d'intensité lumineuse variant selon le jour (200 000 candélas), le crépuscule (20 000 candélas) et la nuit (2000 candélas)
En bas un contrôleur avec une cellule photoélectrique jour/crépuscule/nuit assure le changement d'intensité lumineuse et le contrôle des balises
| Description | Modèle | ||
|---|---|---|---|
| A chaque niveau | |||
|
| Feux haute intensité type A | OFH-120-RW-240 | |
| En bas de la cheminée | |||
|
| Contrôleur | OFH-CTR-CAN | |
|
| Cellule photoélectrique jour/crépuscule/nuit | PHOTOCELL DC |
