Kit moyenne intensité bi-couleur type A et B L-865/L-864

OFI120-RW-48/240-U
Code Produit : 113758UA
OFI120-RW-48/240-U

3 balises déportées avec une alimentation 48VCC, l'ensemble comprenant

  • 3x2 projecteurs led aluminium et en verre fourni avec 10m de câble
  • 2 circuits de leds blanches + 1 circuit de led rouge avec infrarouge par projecteur
  • Redondance active des circuits de leds blanches et rouges
  • Compatible avec les lunettes de vision nocturne infrarouge (IR)
  • Installation facile avec éléments imperdables pendant l'installation
  • Conception modulaire, faible courant dans les leds
  • Balise intelligente avec capacité de communication (CAN, Modbus TCP)
  • Contact de défaut normalement ouvert et normalement fermé
  • Bouton de test jour/nuit avec plusieurs indicateurs lumineux de diagnostic
  • Protection surtension 48V type 2
  • GPS inclus (actif ou utilisé en cas en back-up en cas de défaut d'un contrôleur et/ou de la cellule photoélectrique externe)

Coffret d'alimentation en bas de l'obstacle:

  • Armoire inox 316L avec fermeture par clé alimentée en 110V-240Vca
  • Bouton de test 3 modes: remote (cellule), jour et nuit
  • protection surtension
  • Alarme selon standard FAA EB98
  • à utiliser avec cellule photoélectrique 48Vcc calibré OACI ou FAA
  • raccordement possible de lampes basse intensité type B NAVILITE pour niveau intermédiaire et fonctionnant de nuit uniquement,

Cellule photoélectrique code 100757 et cable entre les 2 armoires à commander séparément

Contactez-nous
Système de balisage comprenant 3 feux OBSTAFLASH120 moyenne intensité bi-couleur type A et ou bien type A et B (blanc de jour et rouge de nuit) et un coffret d'alimentation. Pour les obstacles dont la hauteur est inférieure à 150m, l’utilisation de feu moyenne intensité blanc de jour évite de peindre les obstacles avec des bandes alternants rouge et blanc. Ce kit est conçu pour le balisage d'obstacle de type cheminée
Sélectionner une autre référence :
OFI120-RW-48/240-U
Puissance d'émission infrarouge et longueur d'onde

600mW/sr @ 850nm
Intensité lumineuse effective de jour en site à 0°

20 000cd (blanc)
Intensité lumineuse effective au crépuscule en site à 0°

20 000cd (blanc)
Intensité lumineuse de nuit en site à 0°

2 000cd (rouge) avec IR
Couleur mode jour/crépuscule

blanc
Couleur mode nuit

Rouge
Ouverture de faisceau verticale

3°
Ouverture de faisceau horizontale

360° avec minimum 3 feux fixés à 120° autour de l'obstacle
Intensité à -10 % vers le sol

3% du max de l'horizontal
Cadence de clignotement

40/30 selon FAA
Tension d'alimentation

110VCA à 240VCA +/-10% 50/60Hz
Consommation électrique moyenne

55W (mode jour), 8W (mode nuit)
Câblage

Pour chaque projecteur, 10 mètres de câble moulé Pour l'armoire d'alimentation 1 prise par projecteur + presse-étoupes en laiton nickelé et borniers de raccordement pour le câble d'alimentation et de signaux
Température de fonctionnement
 Tu

-40/+55°C
Poids

3,5kg

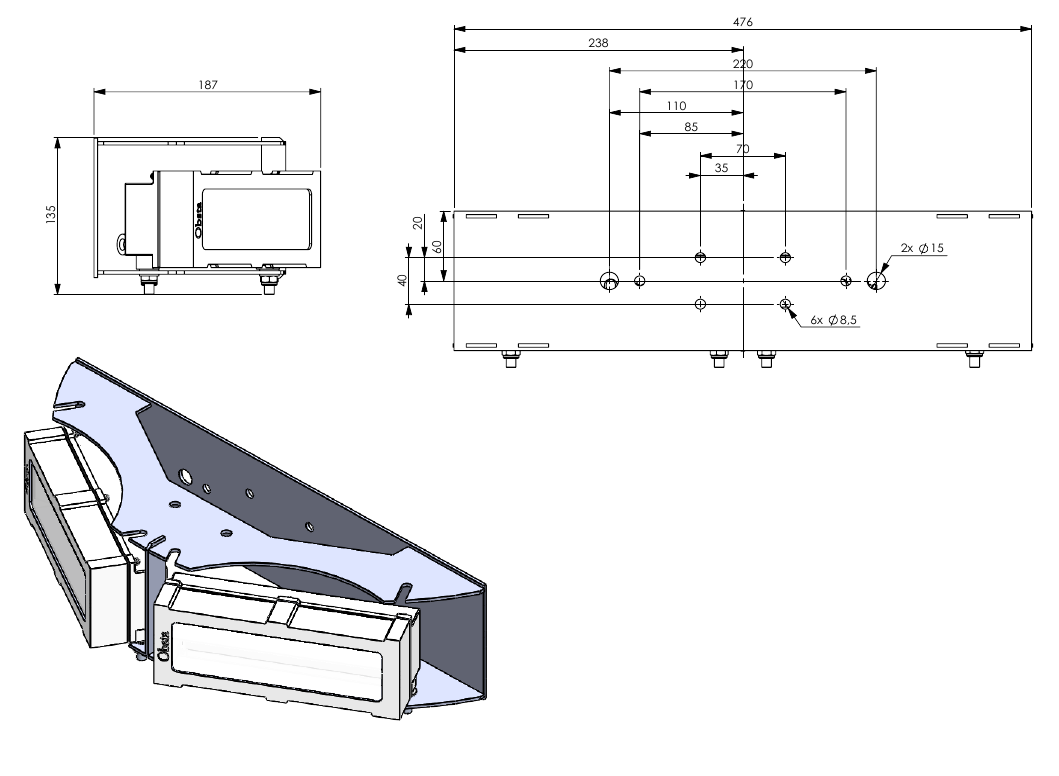

Taille de la balise

120mm (hauteur) x 480mm (largeur)
Taille de l'alimentation

400mm (hauteur) x 300mm (largeur) x 200mm(profondeur)
Conformité aux normes

OACI annexe 14 du chapitre 6, FAA (AC 150/5345-43J), UK MOD, STAC
Certification

FAA (AC 150/5345-43J), ETL certified, DGAC(Fr)
