BALISAGE DE CATÉNAIRES DES LIGNES HAUTE TENSION

Balisage des câbles

Les lignes haute tension représentent un danger important pour les aéronefs volant à basse altitude. Le balisage des pylônes avec des feux basse et moyenne intensité n’est parfois pas suffisant pour assurer la sécurité nécessaire compte tenu des très longues portées (extrait du Manuel de Conception des Aérodromes chapitre 15.6.13 de la 4ème partie ed. 2021).

Balisage nocturne des câbles haute tension :

Ces balises de ligne sont conformes aux manuel de conception des Aérodromes 4ième partie et aux recommandations du chapitres 6 de l'OACI (Organisation de l'Aviation Civile Internationale). Ce sont des balises rouges fixes dont l'intensité lumineuse est supérieure à 10 candélas.

• Balisor à décharge froide dans le néon (capacitif): Notre système BALISOR® à décharge froide dans le néon assure le balisage des conducteurs haute tension en prélevant l’énergie nécessaire à son fonctionnement sur la ligne par effet capacitif. L'alimentation obtenue par effet capacitif garantie une intensité lumineuse constante quelque soit la valeur du courant électrique traversant la ligne, même si celui-ci est nul. Il est de couleur rouge fixe avec une intensité lumineuse supérieure à 10 candélas correspondant à un feu basse intensité dans la nomenclature OACI et ce quelque soit le courant de ligne. Nos balisors à décharge froide dans le néon sont fournis avec une lampe à décharge froide dans le néon et des éléments capacitifs à barre rigide (ou câble tendu en France) dont la longueur dépends de la tension de ligne alternative 400KV (ou plus), 220KV, 132KV et 90KV.

• Balisor à led (inductif): Notre système balisor inductif à diode lumineuse (série HVLite) assure le balisage des conducteurs haute tension en prélevant l’énergie nécessaire à son fonctionnement sur la ligne par effet inductif, il nécessite un courant de 20A minimum pour atteindre l'intensité lumineuse minimale de l'OACI

		Modèle selon la tension de ligne	Modèle
1		Balisor à décharge froide dans le néon (capacitif)
1		Balisor 360KV et plus	B380
1		Balisor 210KV à 360KV	B220
1		Balisor 130 à 160KV	B132
2		Balisor à led (inductif) jusqu'à 800KV
2		Balisor HVLite	HVLite

Balisage diurne des câbles

Le balisage diurne des câbles de garde est assuré par des sphères fixées sur les câbles au moyen de mâchoires adaptées

Ces sphères sont conformes aux recommandations du chapitres 6 de l'OACI (Organisation de l'Aviation Civile Internationale): Paragraphe 6.2.5.4: Il est recommandé que les balises pour signaler un fil, un câble aérien etc.. soient de forme sphérique et qu'elles aient un diamètre d'au moins 60 cm Paragraphe 6.2.5.5: Il est recommandé que l'espace entre 2 balises consécutives ou une balise et un pylône de soutien ne doit dépasser en aucun cas 30 m lorsque le diamètre de la balise est de 60 cm. Lorsque des câbles multiples sont concernés, la balise doit être à une hauteur au moins égale à celle correspondant au câble le plus élevé Paragraphe 6.2.5.6: Il est recommandé qu'une balise doit être d'une seule couleur. Une fois installé, les balises doivent être alternativement de couleur blanches et rouges, ou bien blanches et oranges. Le choix de la couleur doit se faire pour obtenir le plus de contraste avec l'arrière plan.

• Nos sphères en polyéthylène sont disponibles en orange aviation, rouge aviation ou blanc. Elles peuvent être installées sur tout type de câble de garde et également sur câble conducteurs jusqu'à une température de conducteurs de 70°C maximum

• Nos sphères en aluminium ont été conçues pour les conducteurs à haute température jusqu'à 250°C crête

		Description	Modèle
1		Balisage diurne des câbles de garde OPGW, haubanés ou conducteur (basse température uniquement)
1		Sphère PP	SPHERE600
2		Balisage diurne des câbles conducteurs haute température
2		Sphère aluminium pour câble haute température	SPHERE600-AL

Balisage solaire des pylônes support de câbles haute tension

En présence de balises nocturne et/ou diurne sur les câbles, le balisage des supports de lignes haute tension suit les mêmes recommandations de l'OACI que celles des pylônes (voir le lien balisage-pylône). Si l'alimentation doit être assurée par station solaire, le dimensionnement dépends de la lattitude et de la longitude. Basé sur les données d'ensoleillement de la NASA, nous dimensionnons et concevons nos kits solaires 12Vcc ou 48Vcc de façon optimale et avec les batteries les plus adaptées aux températures locales.

En France par exemple, pour alimenter un feu basse intensité type A (feu rouge fixe nocturne seulement pour un support inférieur à 45m), nous avons découpés la France métropolitaine en 3 zones suivant la carte ci-dessous avec un kit solaire avec un dimensionnement du panneau solaire et de la batterie adaptés.

		Description du kit	Modèle

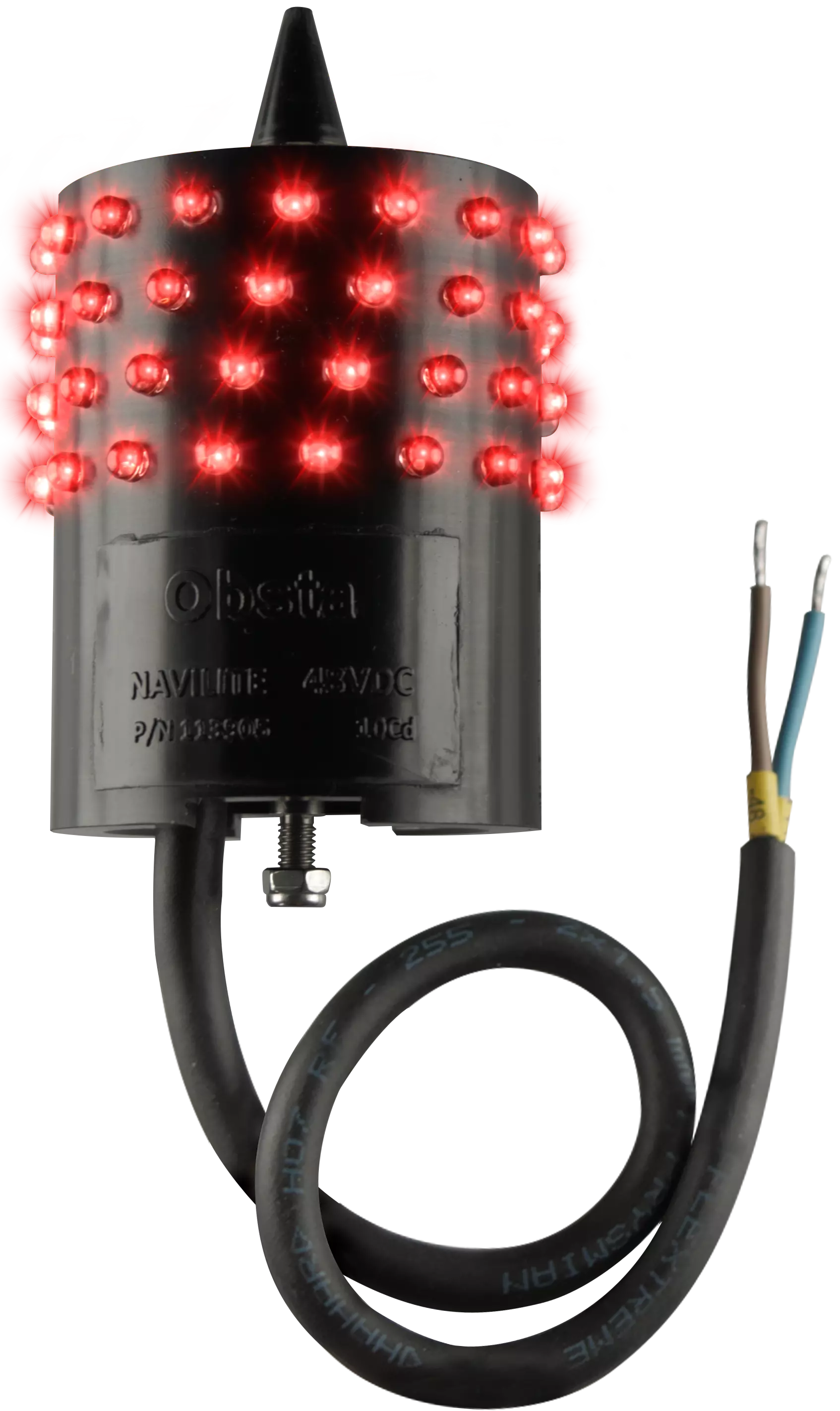

1		Feu basse intensité 12V	NAVILITE-SOL

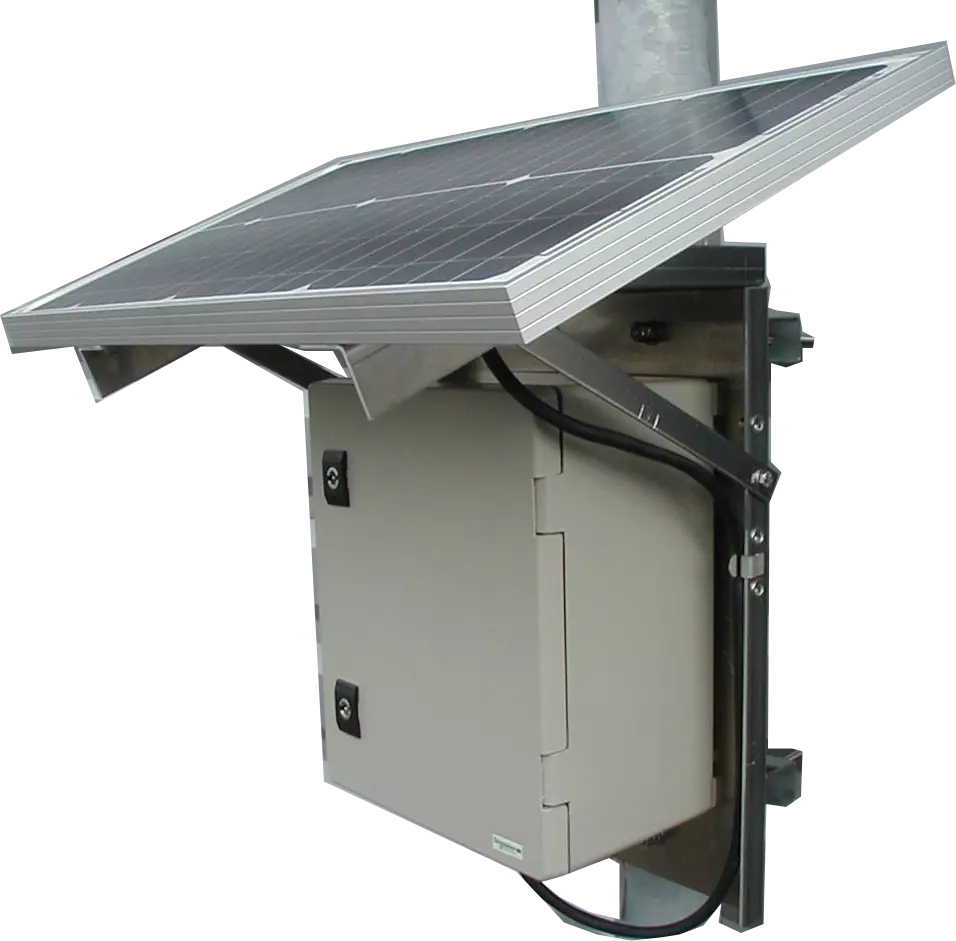

1		Station solaire 12V (France-Sud uniquement)	Solar-kit

Pour les kits solaires plus importants avec des feux à éclats moyenne intensité diurne ou/et nocturne type A et B combinés à des feux basse intensité type B, une étude plus précise est réalisée pour chaque projet suivant la latitude et la longitude.

Pour le suivi de vos installations, passerelle IOT 4G permettant de suivre le fonctionnement des feux de balisage de tout type et leur kit solaire associé

		Description	Boitier de surveillance
1		Surveillance 4G des feux de balisage et kit solaire	OBSTALINK

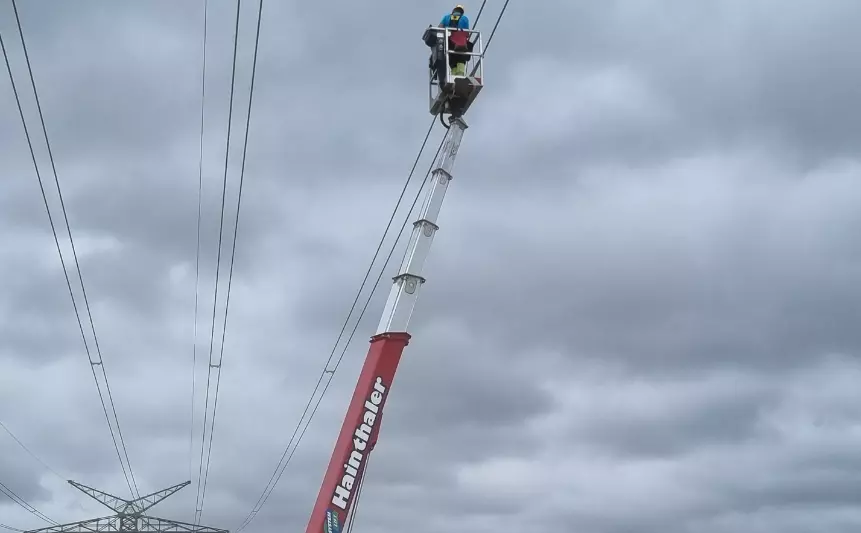

Exemple de réalisation

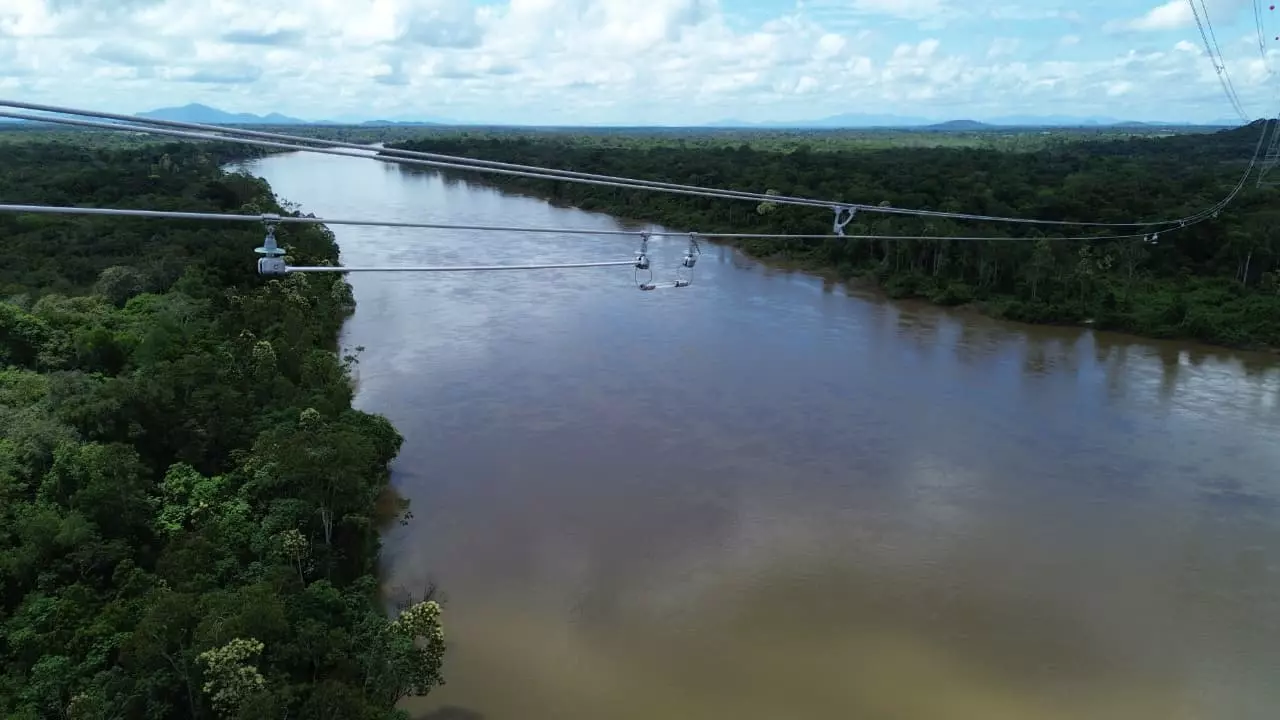

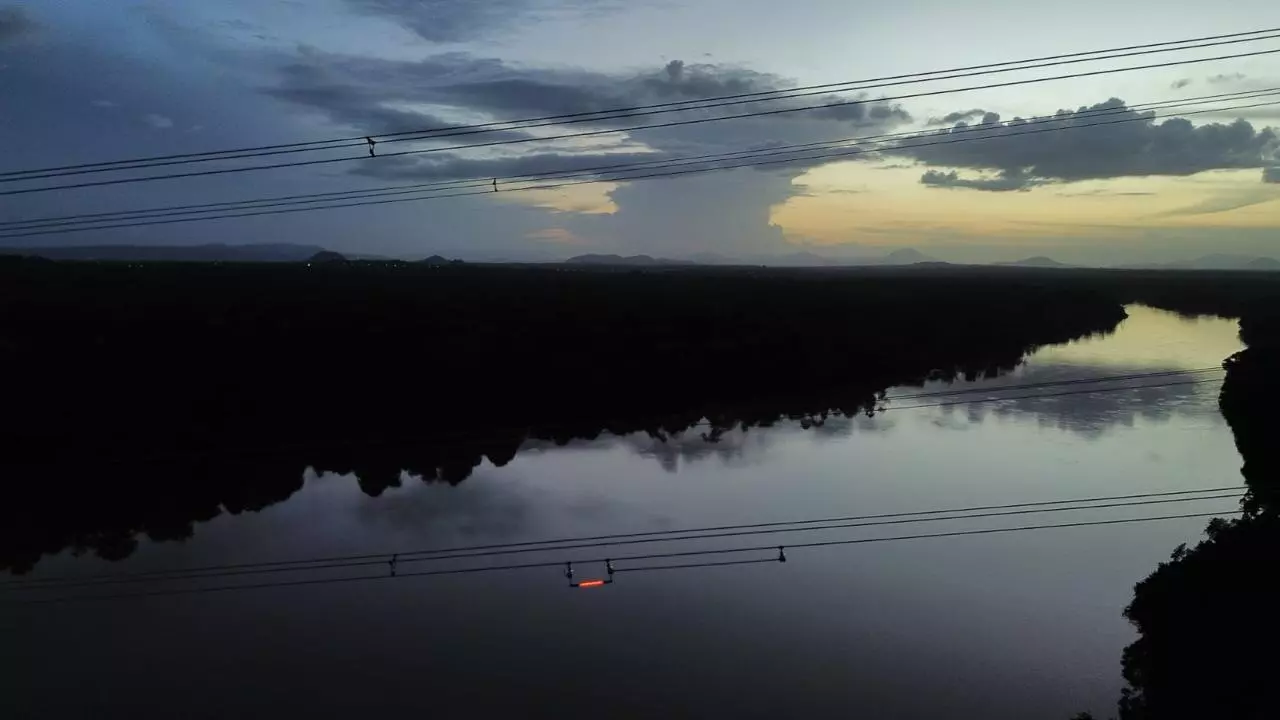

Balisage diurne et nocturne

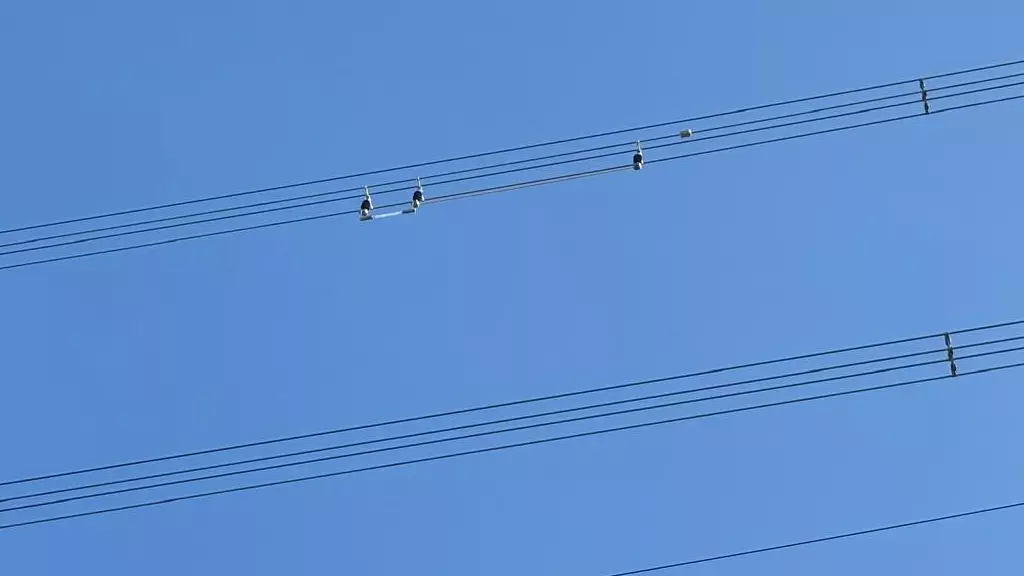

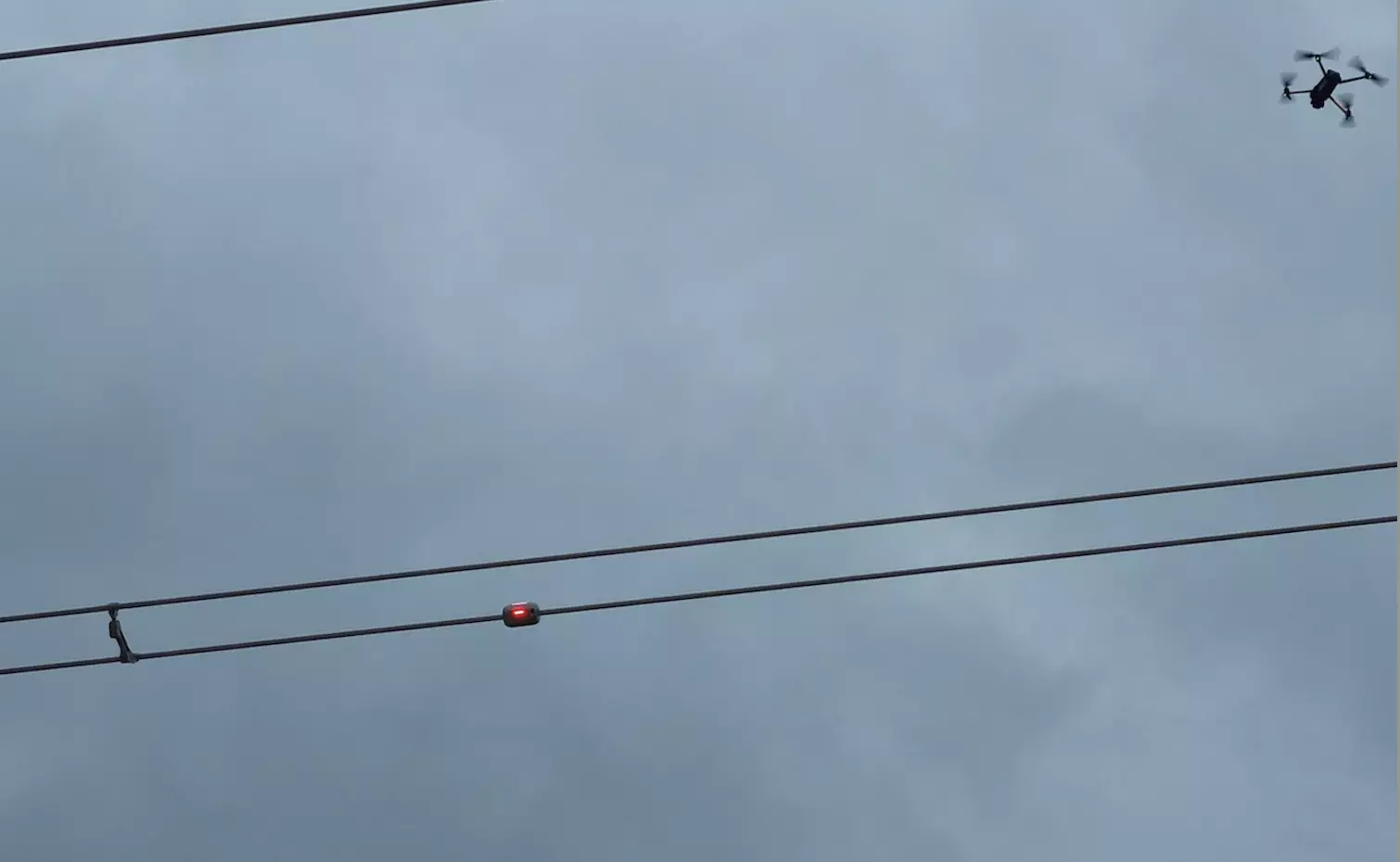

Balisage nocturne seulement

Balisage rouge et infrarouge en Suède
