Basse intensité

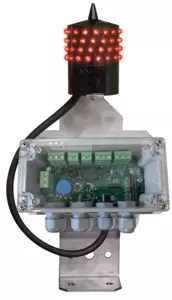

NAVILITE-120-240V-KIT
Feu basse intensité type A et B rouge fixe
NAVILITE-120-240V-KIT
Code Produit
113908-KIT
Lampe surmoulée parfaitement étanche NAVILITE-48V
64 leds rouges en redondance (16 circuits de 4 leds)
Boitier de commande avec interrupteur crépusculaire intégré, renvoi d'alarme et protection foudre intégrée
Possibilité de raccorder 1 à 3 lampes NAVILITE-48V supplémentaires fonctionnant simultanément ou bien 1 seconde lampe NAVILITE-48V en secours sur le même boitier d'alimentation (cette seconde lampe est normalement éteinte et s'allume en cas de défaillance de la lampe principale)
Support de fixation NAVILIYE-HOLDER pour la lampe et le boitier de commande inclus
Fiche Produit
STAC_NAVILITE_48V_TYPE_B.pdf
Notice d'installation
Spécifications Appel d'offre
Contactez-nous
Les feux NAVILITE à diodes lumineuses (LED) sont utilisés pour le balisage nocturne des obstacles à la navigation aérienne. Ces feux correspondent à des feux basse intensité dans la nomenclature OACI et FAA. Leur durée de vie est très importante. Cette durée de vie dépend également de la température ambiante et de la CEM. Le feu NAVILITE est de couleur rouge fixe et se présente sous la forme d’un ensemble monobloc surmoulé intégrant 4 niveaux de 16 diodes lumineuses.
Sélectionner une autre référence :
NAVILITE-120-240V-KIT
NAVILITE-230V-KIT
NAVILITE-48V-CABLE-KIT
NAVILITE-48V-CMD-KIT
NAVILITE-F-120-240V-DUAL
NAVILITE-F-120-240V-KIT
NAVILITE-F-48V-DUAL
NAVILITE-F-48V-KIT
NAVILITE-IR-F-048-KIT
NAVILITE-IR-FAA-120-240V-DUAL
NAVILITE-IR-FAA-120-240V-KIT
Propriétés électriques
Propriétés Mécaniques
Normes
Photometric Properties
Intensité lumineuse
> 32cd
Couleur mode nuit
Rouge fixe
Ouverture de faisceau verticale
>10°
Ouverture de faisceau horizontale
360°
Puissance max.
6 W
Intensité électrique
70 mA
Durée de vie typique
~10 ans
Tension d'alimentation
110VAC à 240VAC +/-10% 50/60Hz
Classe IP
IP66 pour la lampe et IP65 pour l'armoire d'limentation
Câblage
2 bornes de raccordement (2 fils d'alimentation + terre)
Température de fonctionnement
Tu
-40/+55°C
Poids
0.92 kg
Taille de la balise
112mm (hauteur) x 63mm (plus de diamètre)
Poids
1,8 kg
Quantité d'entrée de câble pour l'alimentation
2
Section des fils
de 1 à 2,5 mm²
Fixation
1 vis M5 fourni
Conformité aux normes
OACI annexe 14 chapitre 6 (8ième édition 07/2018), EASA, STAC
×
Description:
Feu basse intensité type A et B rouge fixe
Points Caractéristiques:
- Lampe surmoulée parfaitement étanche NAVILITE-48V - 64 leds rouges en redondance (16 circuits de 4 leds) - Boitier de commande avec interrupteur crépusculaire intégré, renvoi d'alarme et protection foudre intégrée - Possibilité de raccorder 1 à 3 lampes NAVILITE-48V supplémentaires fonctionnant simultanément ou bien 1 seconde lampe NAVILITE-48V en secours sur le même boitier d'alimentation (cette seconde lampe est normalement éteinte et s'allume en cas de défaillance de la lampe principale) Support de fixation NAVILIYE-HOLDER pour la lampe et le boitier de commande inclus
Conformité aux normes:
OACI annexe 14 chapitre 6 (8ième édition 07/2018), EASA, STAC
CITEL
Référence:
NAVILITE-120-240V-KIT
Code Produit:
113908-KIT
Ou équivalent
